Tugas Pendahuluan Modul 1
1. Apa yang dimaksud dengan dioda, beserta simbol dari dioda?
Jawab: Dioda adalah komponen elektronika aktif berjenis semikonduktor yang menghantarkan arus dan menghambat aliran arus listrik. Dioda memiliki kutub positif (anoda) dan kutub negatif (katoda). Prisip kerja dioda yaitu menghantarkan arus ketika anoda mendapatkan tegangan positif dan katoda mendapat tegangan negatif (katoda). Begitu juga sebaliknya.
2. Jelaskan prinsip kerja dan kurva karakteristik dari diode!
Jawab:
a) Forward Bias (Bias Maju)
Forward Bias yaitu salah satu prinsip dioda yang yang bersifat menghantarkan arus. Forward Bias terjadi ketika anoda mendapat tegangan positif dan katoda mendapat tegangan negatif. Pada proses ini terjadi perpindahan muatan listrik positif ke bagian positif dioda yang akan mengisi positif layer sehingga menekan depletion layer.
3. Jelaskan apa yang dimaksud dengan dioda Zener!
Jawab: Dioda Zener adalah sebuah komponen Elektronika yang terbuat dari Semikonduktor dan merupakan jenis Dioda yang dirancang khusus untuk dapat beroperasi di rangkaian Reverse Bias (Bias Balik) jika tegangan yang di berikan melewati batas tegangan zener. Pada saat dipasangkan pada Rangkaian Forward Bias (Bias Maju), Dioda Zener akan memiliki karakteristik dan fungsi sebagaimana Dioda Normal pada umumnya.
Prinsip kerja Dioda Zener adalah sama dengan kondisi arus reverse dioda dimana pada saat dimana VBD disebut juga dengan VZ maka dioda zener akan aktif dan teganan tetap sebesar tegangan zener VZ walaupun VD diberikan < VZ.
4. Jelaskan apa yang dimaksud dengan Clipper!
Jawab: rangkaian clipper merupakan aplikasi dari dioda. Clipper adalah rangkaian pemotong sinyal input Vi dengan menggunakan dioda. Clipper ini biasa nya digunakaan saat ingin memotong noise pada sinyal gelombang atau ingin membentuk suatu gelombang yang di inginkan.
5. Jelaskan prinsip kerja clipper!
Rangkaian:
• Buatlah rangkaian forward bias dan reverse bias (Gambar 1.6 pada modul)
• Buatlah rangkaian forward bias dan reverse bias diode Zener
• Buatlah rangkaian clipper (Gambar 1.7 pada modul).
A. DIODA
- Forward Bias
Pada rangkaian forward bias, arus dari sumber tegangan akan memasuki resistor R1 sebesar 100 ohm menuju kaki anoda dioda dan keluar pada kaki katoda, lalu mengalir menuju ground. Dikarenakan sumber positif bertemu dengan kaki positif dioda (anoda), terjadi pemindahan muatan positif yang akan mengisi positif layer dan menyebabkan depletion layer ditekan dan depletion layer mengecil. Hal ini yang menyebabkan arus mengalir melewati dioda sehingga pada amperemeter terdeteksi arus menuju gound. Dioda aktif dibuktikan dengan mengalirnya arus.
- Reverse Bias
Rangkaian Reverse Bias berbanding terbalik dengan rangkaian forward bias. Pada rangkaian reverse bias, arus dari sumber tegangan akan memasuki resistor R1 sebesar 100 ohm menuju kaki katoda dioda. Dikarenakan sumber positif bertemu dengan kaki negatif dioda (katoda), muatan positif dan negatif dioda pada daerah P akan ditarik oleh sumber. Hal ini menyebabkan depletion layer melebar. Oleh karena itu, arus tertahan pada kaki katoda dioda dan tidak dapat mengalir melewati dioda, sehingga pada amperemeter terdeteksi arus menuju gound bernilai nol.
B. DIODA ZENER
- Forward Bias
Pada rangkaian, sumber dc sebesar 5v akan mengalirkan arus menuju R1 sebesar 100 ohm, dan memasuki kaki anoda pada dioda zener. Arus akan lanjut mengalir menuju ke ground. Nilai tegangan yang terdapat pada zener adalah 0,8 v. Karena Vin>Vdz maka untuk Vo= Vdz =0,8V. arus yang terukur disini adalah 0.04 A
- Reverse Bias
Rangkaian Reverse bias dioda zener sesuai dengn teori yaitu tetap mengalirkan arus, berbeda dengan dioda biasa. Pada rangkaian, sumber dc sebesar 5v akan mengalirkan arus menuju R1 sebesar 100 ohm, dan memasuki kaki anoda pada dioda zener. Arus akan lanjut mengalir menuju ke ground. Nilai tegangan yang terdapat pada zener adalah 2,48 v. Karena Vin>Vdz maka untuk Vo= Vdz =2,48V. Arus yang terukur di sini adalah 0.02 A
C. CLIPPER
-Clipper Positif
Pada rangkaian, sumber tegangan ac diberikan sebesar 7,5v dengan frekuensi 1 kHz menuju resistor sebesar 10k ohm.Siklus positif akan dihambat oleh dioda namun meloloskan arus negatif sehingga pada output hanya terbaca arus negatif. Sehingga pada gelombang output, hanya terdiri dari garis datar hasil potongan tegangan positif dan lembah dari negatif.
- Clipper Negatif

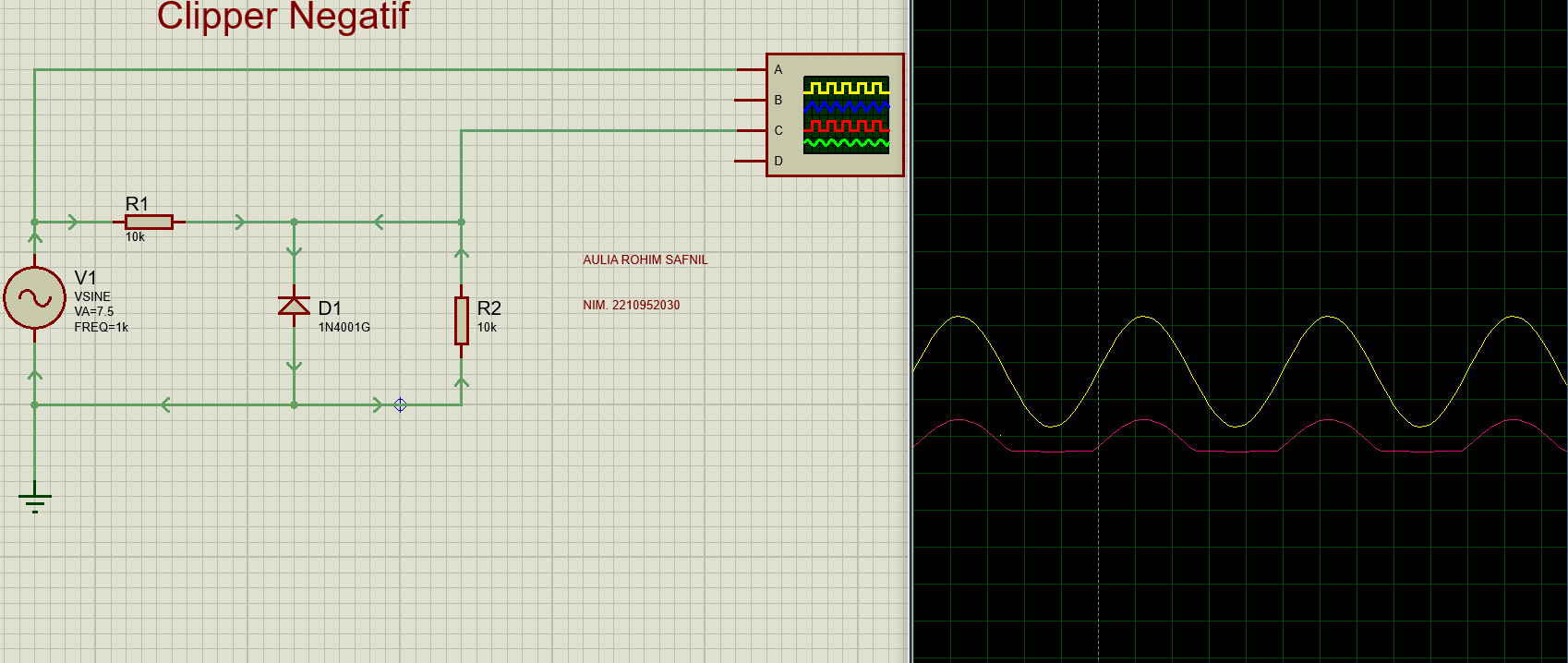

Pada rangkaian, sumber tegangan ac diberikan sebesar 7,5v dengan frekuensi 1 kHz menuju resistor sebesar 10k ohm.Siklus negatif akan dihambat oleh dioda namun meloloskan arus positif sehingga pada output hanya terbaca arus positif . Sehingga pada gelombang output, hanya terdiri dari garis datar hasil potongan tegangan negatif dan puncak dari positif.
rangkaian forward bias dioda : klik disini
rangkaian reverse bias dioda : klik disini
rangkaian forward bias zener : klik disini
rangkaian reverse bias zener : klik disini
rangkaian clipper positif : klik disini
rangkaian clipper negatif : klik disini
Video rangkaian forward bias dan reverse bias dioda : klik disini
Video rangkaian forward bias dan reverse bias dioda zener : klik disini
Video rangkaian clipper positif dan negatif : klik disini
Datasheet dioda : klik disini
Datasheet resistor : klik disini
Datasheet osiloskop : klik disini
Datasheet voltmeter : klik disini
Datasheet amperemeter : klik disini
Datasheet dioda zener : klik disini
