Sub Bab 4.14 Current Source Circuit

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Komponen

3. Dasar Teori

4. Problem

5. Example

6. Pilihan Ganda

7. Prinsip Kerja

8. Gambar Rangkaian

9. Video

10. Link Download

1. Tujuan[Kembali]



• Dapat mengetahui dan memahami apa itu rangkaian sumber arus (current source circuit)
• Dapat mengetahui dan memahami tipe-tipe rangkaian sumber arus (current source circuit)
• Dapat mengetahui dan memahami cara kerja serta melakukan simulasi dari rangkaian sumber arus (current source circuit)

2. Komponen[Kembali]



    Alat:

    - Current Source

        berfungsi sebagai sumber arus



    - Voltage Source

        sebagai sumber tegangan



    - DC Ammeter

        sebagai alat ukur DC

    Bahan:

    - Transistor

        berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.



    - Resistor

       adalah komponen yang bersifat menghambat arus listrik

    - Dioda zener

        berfungsi menyalurkan arus listrik mengalir ke arah yang berlawanan jika tegangan yang diberikan melampaui batas (tegangan zener).

    - Ground

        Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal  bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.



3. Dasar Teori[Kembali]

    Sumber arus ideal menyediakan arus konstan terlepas dari beban yang terhubung. ada banyak kegunaan rangkaian sumber arus konstan dalam elektronik. rangkaian arus konstan dapat dibangun dengan perangkat bipolar, perangkat FET dan komponen komponen dari rangkaian tersebut.

    a. Bipolar

Bipolar adalah transistor yang membawa muatan listrik berupa hole dan e . Transistor bipolar ada dua tipe yaitu NPN dan PNP dengan simbol seperti gambar 48.

    b. Sumber konstan - arus transistor/zener

Dioda zener  menghasilkan arus konstan dihitung menggunakan persamaan basis - emitor KVL (Kirchhoff voltage loop). Mengganti resistor R2 dengan dioda zener  seperti yang ditunjukkan gambar 4.83 memberikan peningkatan sumber arus konstan. pada gambar 4.81

4. Problem[Kembali]

    a.) Hitung arus melalui beban 2.2-k ohm pada rangkaian gambar 4.147

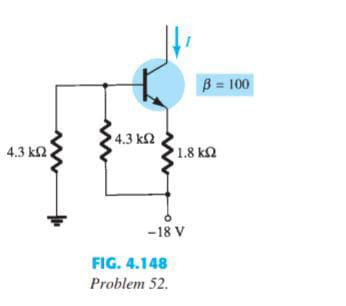

    b.) Hitung arus I untuk rangkaian gambar 4.148

    c.) Hitung arus I pada rangkaian gambar 4.149

5. Example[Kembali]

    a.) Hitung arus konstan rangkaian pada gambar



    b.) Hitunglah arus konstan rangkaian pada gambar

6. Pilihan Ganda[Kembali]

    1). Bahan yang berfungsi menyalurkan arus listrik mengalir ke arah yang berlawanan jika tegangan yang diberikan melampaui batas disebut...

    a. resistor  b. transistor  c. dioda zener  d. ground

    2). Transistor yang membawa muatan listrik berupa hole dan e disebut...

    a. bipolar  b. zener  c. arus konstan

    3). Alat yang berfungsi sebagai sumber arus adalah...

    a. Voltage source  b. Current source  c. DC ammeter

7. Prinsip Kerja[Kembali]

    Apabila pada terminal transistor tidak diberi tegangan bias dari luar, maka semua arus akan nol atau tidak ada arus yang mengalir.Tegangan penghalang (barrier potensial) pada masing masing persambungan dapat dilihat pada gambar 3.2.

Pada diagram potensial terlihat bahwa terdapat perbedaan potensial antara kaki emitor dan basis sebesar Vo, juga antara kaki basis dan kolektor. Oleh karena potensial ini berlawanan dengan muatan pembawa pada masing-masing bahan tipe P dan N, maka arus rekombinasi hole-elektron tidak akan mengalir. Sehingga pada saat transistor tidak diberi tegangan bias, maka arus tidak akan mengalir.

8. Gambar rangkaian[Kembali]

gambar rangkaian 1

gambar rangkaian 2

gambar rangkaian 3

gambar rangkaian 4

gambar rangkaian 5


9. Video[Kembali]

10. Link Download[Kembali]

       Download seluruh rangkaian sub chapter 4.14 klik disini
